Electro My ID (dahulu Analog71 Bandung) — sejak 2009

Custom Hardware, Rancang Design PCB, dan Rancang Design Skematik, tiga layanan, satu studio.

Electro My ID (dahulu Analog71 Bandung) adalah Studio di Bandung yang menangani desain elektronika dari arsitektur hingga file yang siap dikirim ke pabrik fabrikasi. Kami bekerja dengan tim produk, peneliti, dan perusahaan yang membutuhkan ketelitian di setiap lapisan.

Tiga bidang kerja, satu cara kerja.

Setiap layanan dapat dipesan terpisah, atau sebagai satu paket utuh dari arsitektur hingga file yang siap difabrikasi. Yang kami serahkan bukan hanya hasil akhir, melainkan juga dokumen yang dapat dibangun ulang.

Layanan 01 / 03

Custom Hardware

Perancangan Keras Kustom

Setiap produk dimulai dari pertanyaan yang sama, apa yang harus diukur, apa yang harus dilakukan, dan apa yang harus dipegang. Kami membangun arsitektur sistem dari pertanyaan itu, bukan dari komponen yang kebetulan tersedia di stok. Apapun kebutuhan DIY anda, kami dapat membantu merancangnya dari awal hingga produksi, atau sekadar memberikan konsultasi teknis untuk proyek yang sudah berjalan. Kami bekerja sama dengan Elecrow sejak 2017 untuk memproduksi papan sirkuit cetak dan merakitnya menjadi produk jadi, tidak menutup kemungkinan juga jika anda ingin menggunakan jasa fabrikasi lain seperti JLCPCB, PCBWay, atau pabrik lokal di Indonesia.

Yang termasuk
  • Arsitektur sistem dan diagram blok
  • Pemilihan komponen dengan analisis datasheet
  • Analisis daya, termal, dan EMC
  • Spesifikasi antarmuka dan protokol
  • Dokumen arsitektur tertulis
Yang diserahkan
  • Dokumen arsitektur sistem
  • Daftar komponen dengan justifikasi
  • Diagram blok dan deskripsi fungsi
  • Estimasi daya dan anggaran termal
  • Catatan keputusan desain
01 — Hardware PCB kustom
Layanan 02 / 03

Rancang Design PCB

Tata Letak Papan Sirkuit Cetak

Jalur tembaga adalah tata kota. Penempatan komponen menentukan segalanya, dari mulai route sinyal sensitif, bidang daya, bidang ground, dan jalur lainnya dipertimbangkan bersamaan, dengan iterasi yang terukur dan dapat ditelusuri.

Yang termasuk
  • Tata letak 1 hingga 8 lapis
  • Route diferensial dan impedansi terkontrol
  • Audit DFM (Design for Manufacturing)
  • Audit DFT (Design for Test)
  • Penataan komponen dan optimasi placement
Yang diserahkan
  • File Gerber lengkap
  • File pick-and-place
  • File drill dan rout
  • Dokumentasi lapisan dan stackup
  • Catatan fabrikasi dan assembly

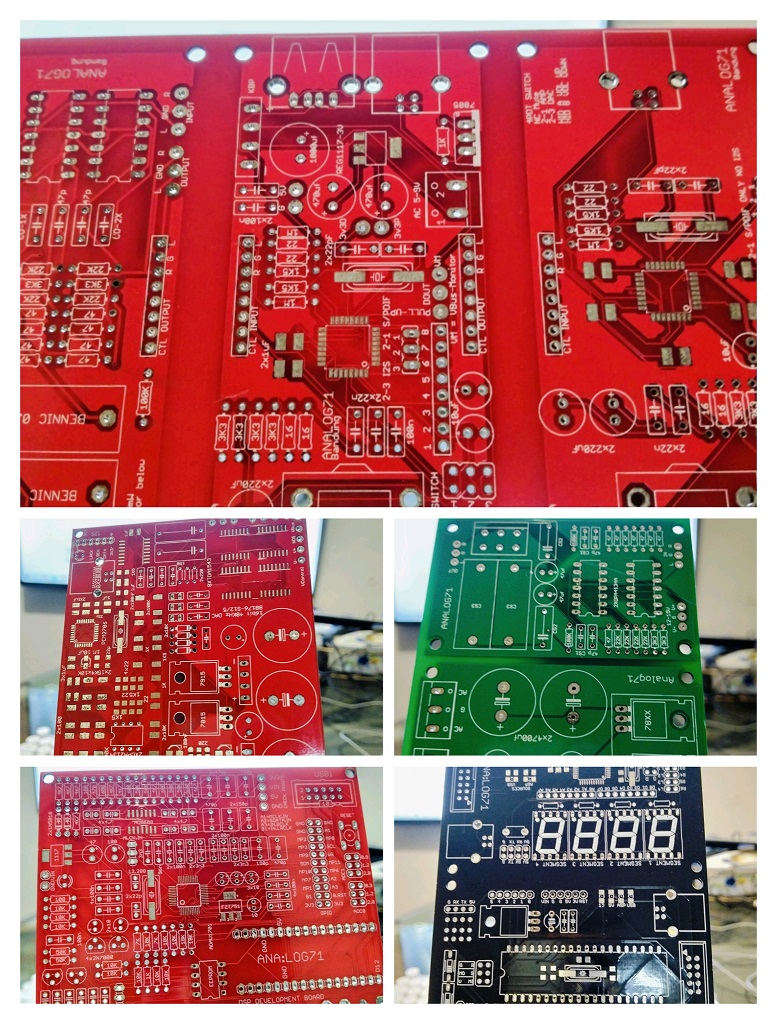

02 — PCB Tata letak PCB
Layanan 03 / 03

Rancang Design Skematik

Penyusunan Skematik Elektronika

Skematik adalah kontrak. Bukan hanya koneksi yang benar, tetapi dokumen yang dapat dibaca manusia — dengan netlist tertib, label yang jelas, dan catatan yang menjelaskan keputusan desain kepada siapa pun yang membacanya lima tahun lagi.

Yang termasuk
  • Penyusunan skematik dari arsitektur
  • Netlist tertib dengan penamaan konsisten
  • BOM yang dapat ditelusuri ke datasheet
  • Catatan desain untuk fabrikasi
  • Peninjauan desain pihak ketiga
Yang diserahkan
  • File skematik (KiCad / Altium)
  • BOM dengan referensi datasheet
  • Catatan desain dan justifikasi
  • Netlist terverifikasi
  • PDF skematik dapat dibaca manusia

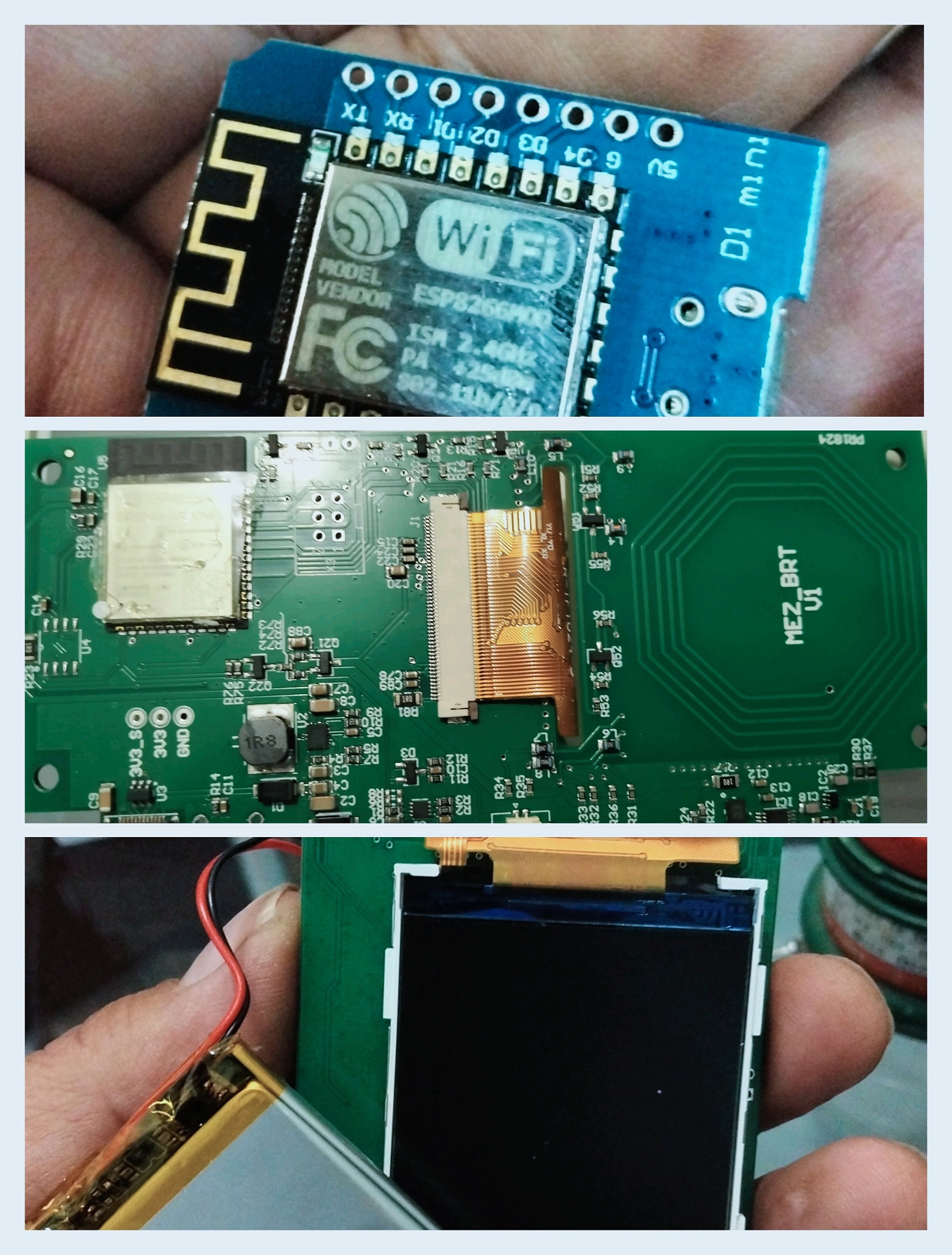

03 — Skematik Skematik elektronika

Hubungi Kami.

Lokasi
Jl. Buah Batu 176
Bandung, Jawa Barat, Indonesia
Whatsapp
Senin — Sabtu
09.30 — 17.30 WIB
+62 817-six-one-six-one-80
